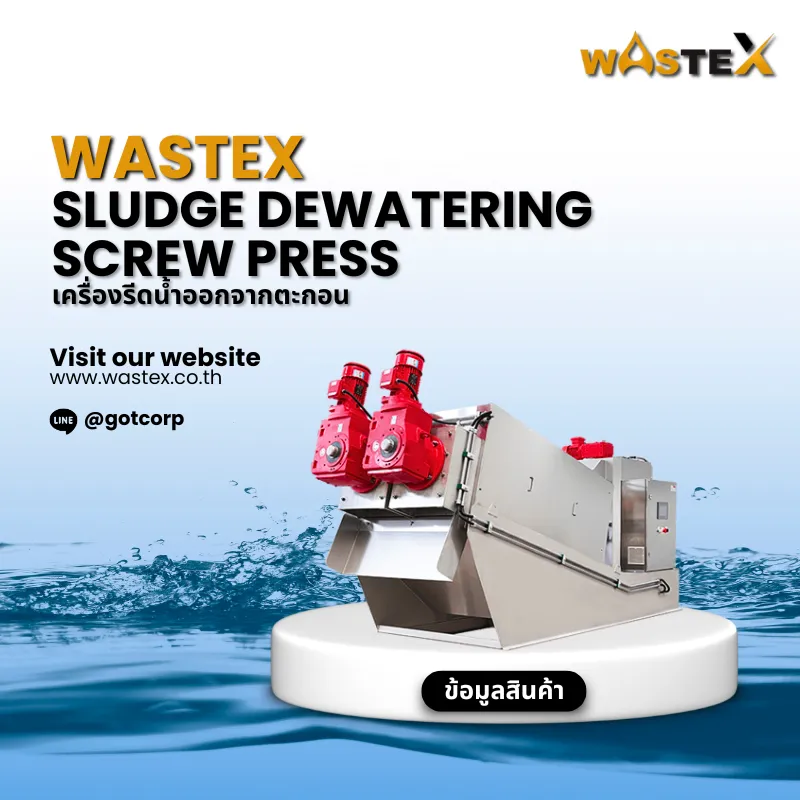

Sludge Dewatering Screw Press | เครื่องรีดตะกอนแบบสกรู (สกรูเพรส)
Screw Press (สกรูเพรส) คือเครื่องรีดตะกอนแบบสกรูที่แยกน้ำออกจากตะกอนในระบบบำบัดน้ำเสีย โดยใช้สกรูหมุนช้าดันตะกอนผ่านชุดแหวน Fixed/Moving Ring ได้ตะกอนเค้กที่แห้งขึ้น รีดตะกอนเข้มข้นต่ำได้โดยไม่ต้องมีถังทำข้น ทำงานต่อเนื่องอัตโนมัติด้วย PLC และผ่านมาตรฐาน CE
เครื่องรีดตะกอน Screw Press (สกรูเพรส) คืออะไร
Screw Press หรือเครื่องรีดตะกอนแบบสกรู (Sludge Dewatering Screw Press) คือเครื่องแยกน้ำออกจากตะกอนในระบบบำบัดน้ำเสีย ตะกอนที่ผสมโพลิเมอร์จนจับตัวเป็นฟล็อกจะถูกสกรูที่หมุนช้าดันผ่านกระบอกรีดที่ทำจากแหวนสแตนเลสสองชนิด คือ Fixed Ring และ Moving Ring ซึ่งวางสลับกันและมีช่องว่างเล็กลงเรื่อยๆ จนถึงปลายกระบอก น้ำจะไหลออกตามช่องแหวน ส่วนตะกอนจะถูกบีบจนออกมาเป็นตะกอนเค้กที่แห้งขึ้น ช่วยลดปริมาตรและน้ำหนักตะกอนก่อนขนไปกำจัด
สรุปสั้น: Wastex Screw Press เป็นแบบ Multi-Disk (MDS series) รีดตะกอนเข้มข้นต่ำได้ตั้งแต่ประมาณ 0.2% โดยไม่ต้องมีถังทำข้น มีหลายรุ่นรองรับตะกอนแห้งประมาณ 3–180 kg-DS/h (ที่ความเข้มข้นตะกอน 1%) ทำงานต่อเนื่องอัตโนมัติด้วย PLC และ Inverter ไฟ 380V 3 เฟส และผ่านการทดสอบตามมาตรฐาน CE
Screw Press ทำหน้าที่อะไรในระบบบำบัดน้ำเสีย
✔ แยกน้ำออกจากตะกอนให้เป็นตะกอนเค้กที่แห้งขึ้น
✔ ลดปริมาตรและน้ำหนักตะกอนก่อนขนไปกำจัด ช่วยลดค่าขนส่งและค่ากำจัด
✔ รีดตะกอนเข้มข้นต่ำได้โดยตรง ไม่ต้องสร้างถังทำข้น (Thickener) เพิ่ม
✔ ส่งน้ำที่รีดออก (Filtrate) กลับเข้าระบบบำบัด
หลักการทำงานของ Screw Press 5 ขั้นตอน
1. ปั๊มส่งตะกอนจากบ่อพักตะกอนเข้าถังวัดปริมาณ (Gauge Tank) ซึ่งปล่อยตะกอนเข้าระบบในปริมาณคงที่ผ่านฝายน้ำล้น
2. ตะกอนไหลเข้าถังผสม (Flocculation Tank) ปั๊มโดสเติมโพลิเมอร์ และใบกวนผสมจนเกิดฟล็อก ขนาดที่เหมาะสมประมาณ 5–10 มม.
3. ฟล็อกไหลเข้าส่วนทำข้น (Concentration Zone) ที่ต้นกระบอก น้ำส่วนใหญ่ไหลออกตามช่องแหวน
4. สกรูดันตะกอนเข้าส่วนรีดน้ำ (Dewatering Zone) ที่ช่องแหวนและระยะเกลียวสกรูแคบลง แผ่นปิดท้าย (End Plate) ช่วยเพิ่มแรงอัด
5. ตะกอนเค้กออกที่ปลายกระบอก ระหว่างทำงาน Moving Ring จะขยับทำความสะอาดช่องแหวนเอง และหัวสเปรย์ฉีดน้ำล้างตามเวลาที่ตั้งไว้
PLC ควบคุมทั้งปั๊มตะกอน ปั๊มโดสโพลิเมอร์ ใบกวน ความเร็วสกรูผ่าน Inverter และรอบการฉีดน้ำล้าง เครื่องจึงรีดได้ต่อเนื่องตลอด 24 ชั่วโมงตราบที่มีตะกอนและโพลิเมอร์ป้อนเข้า ความแห้งของเค้กปรับได้จากความเร็วสกรูและระยะ End Plate
ติดตั้ง Screw Press ตรงไหนของระบบบำบัด
Screw Press อยู่ในส่วนจัดการตะกอน รับตะกอนส่วนเกินจากระบบชีวภาพ (เช่น Activated Sludge) ตะกอนจากบ่อตกตะกอน หรือตะกอนลอยจาก DAF เครื่องแยกไขมัน
Flow ตัวอย่าง: บ่อตกตะกอน / DAF → บ่อพักตะกอน → Screw Press → ตะกอนเค้กไปกำจัด และน้ำที่รีดออกกลับเข้าระบบบำบัด
จุดเด่นของ Wastex Screw Press
✔ รีดตะกอนเข้มข้นต่ำได้ ไม่ต้องมีถังทำข้น ประหยัดพื้นที่และค่าก่อสร้าง
✔ ใช้พลังงานต่ำ สกรูหมุนรอบต่ำ เช่น รุ่น TNW201 ใช้มอเตอร์เพียง 0.74 kW
✔ ไม่อุดตันง่าย Moving Ring ทำความสะอาดช่องแหวนเองขณะทำงาน ใช้น้ำล้างน้อย
✔ ทำงานต่อเนื่องอัตโนมัติ ควบคุมด้วย PLC และ Inverter ไม่ต้องมีคนเฝ้าตลอดเวลา
✔ เสียงเบา กลิ่นน้อย สกรูหมุนช้าและเป็นระบบกึ่งปิด
✔ ดูแลง่าย ชิ้นส่วนน้อย อะไหล่สึกหรอหลักคือ Moving Ring และสกรู
✔ ผ่านมาตรฐาน CE ทดสอบตาม EN ISO 12100 และ EN 60204-1
Screw Press เทียบกับเครื่องรีดตะกอนแบบอื่น
| หัวข้อ | Screw Press | Filter Press | Belt Press | Centrifuge |
| การทำงาน | ต่อเนื่อง | เป็นรอบ (Batch) | ต่อเนื่อง | ต่อเนื่อง |
| ความเร็วรอบ / พลังงาน | รอบต่ำ ใช้ไฟน้อย | ใช้ปั๊มแรงดันสูงช่วงอัด | ปานกลาง | รอบสูง ใช้ไฟมาก |
| ตะกอนเข้มข้นต่ำ | รีดได้โดยตรง | มักต้องทำข้นก่อน | มักต้องทำข้นก่อน | รับได้ |
| น้ำล้าง | ใช้น้อย | ล้างผ้ากรองเป็นระยะ | ใช้น้ำล้างผ้ามาก | น้อย |
| เสียงและกลิ่น | เบา กึ่งปิด | ปานกลาง | เป็นระบบเปิด | เสียงดัง |
| การดูแล | ง่าย | เปลี่ยนผ้ากรอง ใช้แรงงานแกะเค้ก | ปรับแนวผ้า เปลี่ยนผ้า | ต้องใช้ช่างเฉพาะทาง |
ตารางนี้เป็นการเปรียบเทียบลักษณะทั่วไป ความแห้งของเค้กและต้นทุนจริงขึ้นกับชนิดตะกอน ควรให้วิศวกรประเมินก่อนเลือก
อุตสาหกรรมที่เหมาะกับ Screw Press
✔ โรงงานอาหาร เครื่องดื่ม และอาหารแปรรูป
✔ ฟาร์มปศุสัตว์และโรงเชือด
✔ ระบบไบโอแก๊สและระบบไร้อากาศ (UASB, Anaerobic)
✔ โรงงานเคมี สิ่งทอ และกระดาษ
✔ ระบบบำบัดน้ำเสียรวมของชุมชนและนิคมอุตสาหกรรม
✔ ตะกอนลอยจากระบบ DAF
ข้อควรระวัง: ตะกอนที่มีคลอไรด์หรือเกลือสูง เช่น น้ำเสียที่ปนน้ำทะเลจากโรงงานอาหารทะเลบางประเภท อาจกัดกร่อนสแตนเลส ต้องส่งผลวิเคราะห์ให้วิศวกรประเมินก่อน
ตารางรุ่น Wastex Screw Press (MDS series)
| รุ่น | ตะกอนแห้งที่รับได้ (kg-DS/h) | อัตราป้อนตะกอน (ลิตร/นาที) |
| MDS-101 | 3 | 5 |
| MDS-131 | 6 | 10 |
| MDS-132 | 12 | 20 |
| MDS-202 | 18 | 30 |
| MDS-311 | 30 | 50 |
| MDS-312 | 60 | 100 |
| MDS-313 | 90 | 150 |
| MDS-412 | 120 | 200 |
| MDS-413 | 180 | 300 |
ค่าอ้างอิงจากคู่มือการใช้งาน สำหรับตะกอนส่วนเกินจากระบบชีวภาพที่ความเข้มข้น 10,000 mg/L (1%) หากตะกอนเข้มข้นกว่านี้ อัตราป้อนเป็นลิตรจะลดลงตามสัดส่วน
สเปคทั่วไป
| รายการ | รายละเอียด |
| ประเภท | Multi-Disk Screw Press (Fixed Ring + Moving Ring) |
| ความเข้มข้นตะกอนที่รับได้ | ประมาณ 0.2–5% |
| วัสดุชุดแหวนรีด | สแตนเลส SUS304 |
| ระบบควบคุม | PLC + Inverter ปรับความเร็วสกรู (20–120 Hz) |
| ไฟฟ้า | 380V 3 เฟส 50/60 Hz |
| ตัวอย่างกำลังมอเตอร์ | รุ่น TNW201: 0.74 kW, 2A |
| น้ำล้างหัวสเปรย์ | แรงดัน 0.1–0.2 MPa |
| สภาพแวดล้อมใช้งาน | -10 ถึง 40°C ความชื้นไม่เกิน 90%RH ความสูงไม่เกิน 1,000 ม. |
| สารเคมี | โพลิเมอร์ (Polymer Coagulant) |
| มาตรฐาน | CE: Machinery Directive 2006/42/EC, EN ISO 12100:2010, EN 60204-1:2018 |
คำถามที่พบบ่อยเกี่ยวกับ Screw Press (FAQ)
1. Screw Press ราคาเท่าไหร่?
ราคาขึ้นกับรุ่น ปริมาณตะกอน และอุปกรณ์ประกอบ เช่น ปั๊มตะกอน ชุดเตรียมและโดสโพลิเมอร์ ส่งปริมาณตะกอนต่อวันและผลวิเคราะห์ (ความเข้มข้นตะกอน ชนิดตะกอน) มาให้วิศวกร เพื่อรับใบเสนอราคาที่ตรงกับหน้างาน
2. เลือกรุ่น Screw Press อย่างไร?
คำนวณจากปริมาณตะกอนแห้งต่อชั่วโมง (kg-DS/h) = อัตราไหลตะกอน × ความเข้มข้น เช่น ตะกอน 3 m³/h ที่ความเข้มข้น 1% (10 kg/m³) เท่ากับ 30 kg-DS/h จะใช้รุ่น MDS-311 จากนั้นเผื่อกำลังรีดสำหรับการขยายกำลังผลิตในอนาคต
3. ต้องใช้สารเคมีไหม?
ต้องใช้โพลิเมอร์เพื่อให้ตะกอนจับตัวเป็นฟล็อก ตัวอย่างในคู่มือใช้ประมาณ 0.5% ของน้ำหนักตะกอนแห้ง ชนิดและปริมาณที่เหมาะสมควรทดสอบกับตะกอนจริง (Jar Test) และไม่ควรใช้สารตกตะกอนกลุ่มคลอไรด์ เพราะกัดกร่อนสแตนเลส
4. รีดตะกอนได้แห้งแค่ไหน?
ขึ้นกับชนิดตะกอน ความเข้มข้น และการปรับโพลิเมอร์ ปรับให้แห้งขึ้นได้โดยลดความเร็วสกรูหรือแคบระยะ End Plate (ไม่ต่ำกว่า 4 มม.) แลกกับกำลังรีดที่ลดลง แนะนำให้ส่งตัวอย่างตะกอนมาทดสอบเพื่อประเมินค่าจริง
5. ใช้กับตะกอนแบบไหนได้บ้าง?
ใช้ได้กับตะกอนจากระบบชีวภาพ เช่น Activated Sludge, UASB และระบบไร้อากาศ ตะกอนจากระบบเคมี และตะกอนลอยจาก DAF รีดตะกอนเข้มข้นต่ำได้โดยตรงโดยไม่ต้องทำข้นก่อน
6. ใช้กับน้ำเสียโรงงานอาหารทะเลหรือน้ำเสียที่มีเกลือได้ไหม?
ต้องประเมินก่อน ตะกอนที่มีคลอไรด์หรือเกลือสูง เช่น ปนน้ำทะเล อาจกัดกร่อนชิ้นส่วนสแตนเลส ส่งผลวิเคราะห์ค่าคลอไรด์ให้วิศวกรเพื่อพิจารณาความเหมาะสม
7. Screw Press ต่างจาก Filter Press อย่างไร?
Screw Press ทำงานต่อเนื่อง ใช้ไฟน้อย ดูแลง่าย และรีดตะกอนเข้มข้นต่ำได้โดยตรง ส่วน Filter Press ทำงานเป็นรอบ ต้องเปลี่ยนผ้ากรองและแกะเค้ก แต่มักได้เค้กที่แห้งกว่า การเลือกจึงขึ้นกับว่าต้องการเค้กแห้งแค่ไหนและมีแรงงานดูแลเท่าไร
8. ทำงาน 24 ชั่วโมงได้ไหม?
ได้ PLC ควบคุมการป้อนตะกอน โดสโพลิเมอร์ และล้างแหวนอัตโนมัติ ตราบที่มีตะกอนและโพลิเมอร์เพียงพอ เมื่อเริ่มเดินเครื่องใหม่ใช้เวลาประมาณ 60 นาทีกว่าตะกอนเค้กจะเริ่มออก
9. ดูแลรักษาอย่างไร อะไหล่ต้องเปลี่ยนเมื่อไหร่?
ตรวจฟล็อก ระยะ End Plate หัวสเปรย์ และมอเตอร์ตามรอบ อะไหล่สึกหรอหลักคือ Moving Ring (ประมาณ 5,000–10,000 ชั่วโมง) และเพลาสกรู (ประมาณ 10,000–30,000 ชั่วโมง) ขึ้นกับขนาดรุ่นและสภาพใช้งาน หากหยุดเครื่องเกิน 1 สัปดาห์ต้องล้างตะกอนออกจากกระบอกรีด
10. รับประกันกี่ปี?
รับประกัน 12 เดือนหลังติดตั้ง (ไม่เกิน 13 เดือนนับจากวันส่งมอบ) ไม่รวมอะไหล่สึกหรอตามสภาพการใช้งาน เช่น Moving Ring สกรู และแบริ่ง
Screw Press Sludge Dewatering (English Summary)
Wastex Screw Press (Multi-Disk Screw Press, MDS series) is a sludge dewatering machine for industrial and municipal wastewater treatment. Polymer-conditioned sludge is conveyed by a slow-turning screw through alternating stainless steel fixed and moving rings; filtrate drains through the ring gaps and the sludge is pressed into cake. It dewaters low-concentration sludge (approx. 0.2–5%) directly, without a thickener, and runs continuously under PLC and inverter control. Models handle approx. 3–180 kg dry solids per hour (at 1% sludge). Power: 380V 3-phase. CE tested to EN ISO 12100:2010 and EN 60204-1:2018. Supplied, installed and serviced in Thailand by Great Oriental Corporation (GOT), Bangkok.
===========================
